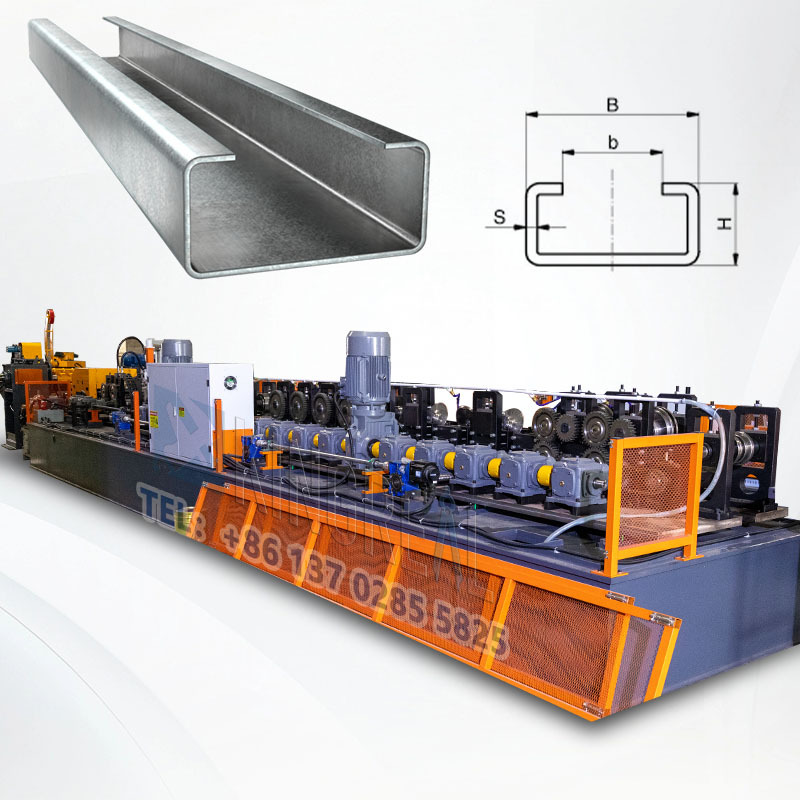

Máquina formadora de rollos de correas C

La perfiladora de correas C de KINGREAL MACHINERY está diseñada para producir correas C de diferentes tamaños. En general, la correa C es un elemento de acero de pared delgada conformado en frío con una sección transversal en forma de "C", un material estructural ampliamente utilizado en la construcción y la industria.

La máquina para fabricar correas en C de KINGREAL MACHINERY puede laminar continuamente tiras o bobinas de acero con un espesor de 1,5-3,0 mm en acero de sección C mediante un proceso de doblado en frío, con una velocidad de conformado de hasta 18 metros/min. KINGREAL MACHINERY equipa la máquina para fabricar correas metálicas con un codificador de medición de longitud y una interfaz de operación con pantalla táctil para garantizar que el espesor de pared de las correas en C sea uniforme y cumpla con la compleja producción de la forma transversal de las correas en C.

KINGREAL MACHINERY también ofrece máquinas perfiladoras de correas CZ para la producción compatible de acero tipo C y tipo Z (tipo CZ ajustable). El equipo de cambio de tipo eléctrico servoaccionado se puede reemplazar para cumplir con los requisitos de diferentes especificaciones. KINGREAL ROLL FORMER se compromete a ofrecer a sus clientes soluciones de producción de máquinas perfiladoras de correas CZ, incluyendo modelos de especificación única y múltiple, que se adaptan razonablemente a las necesidades de producción de pequeños talleres y grandes plantas de procesamiento de correas CZ metálicas, mejoran la competitividad en el mercado local y generan beneficios de producción a largo plazo.

Áreas de aplicación del producto de correas C

Estructura del edificio:Se utilizan como correas portantes de techos o componentes de soporte de paredes para edificios como fábricas, almacenes y gimnasios.

Fabricación industrial:Se utiliza para fabricar productos de acero conformados en frío, como contenedores, encofrados de acero y piezas de automóviles.

Infraestructura:Se utiliza en torres de transmisión, puentes, soportes solares y otros escenarios.

La máquina para fabricar correas CZ de KINGREAL MACHINERY Design se utiliza para satisfacer las necesidades de producción eficiente, estandarizada y automatizada de componentes ligeros de acero para edificios modernos y proyectos de estructuras de acero. Las máquinas para fabricar correas CZ suelen contar con una función de cambio automático, que permite alternar rápidamente entre tipos C y Z y diferentes tamaños para satisfacer las diversas necesidades de correas en diferentes proyectos. Es adecuada para la producción en serie en fábrica y satisface las necesidades de uso a gran escala de correas en estructuras de acero para edificios modernos, especialmente en plantas industriales, almacenes logísticos y edificios comerciales.

En comparación con los equipos tradicionales de perfilería metálica de una sola especificación, la máquina formadora de perfilería CZ utiliza habitualmente entre 12 y 18 juegos de rodillos de precisión. La enderezadora frontal de 7 rodillos elimina la tensión interna de la bobina de acero, con un error de rectitud de ≤0,3 mm/m, lo que evita el desplazamiento posterior de los rodillos y permite un doblado progresivo para conformar la banda de acero en una sección en forma de C/Z. Los parámetros geométricos de los rodillos deben ajustarse dinámicamente según el espesor del material y el tamaño de la sección para garantizar una precisión de conformado de ±0,5 mm. La máquina formadora de perfilería CZ utiliza un motor de frecuencia variable con reductor para lograr una regulación continua de la velocidad de 0 a 25 metros/min, garantizando así la estabilidad del proceso de conformado.

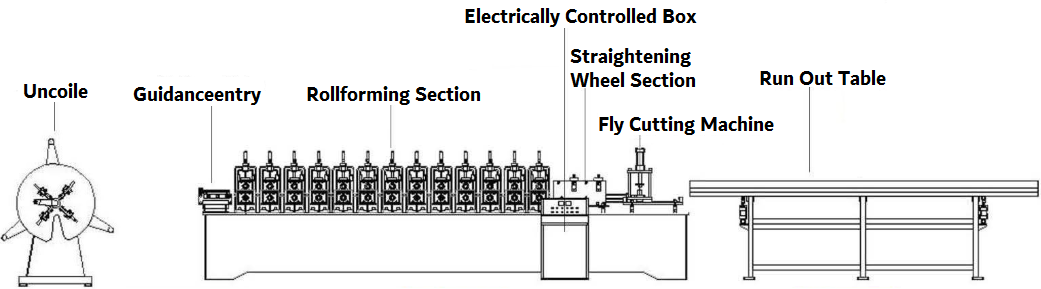

Desenrollador

El desenrollador de la máquina para fabricar correas C es el sistema de alimentación frontal de todo el equipo. Su función principal es transportar y liberar la banda de acero enrollada para proporcionar materia prima continua para el proceso de conformado posterior.

- Capacidad de carga: 3 toneladas, 5 toneladas, 10 toneladas, etc.

- Ancho de bobina aplicable: 100 ~ 600 mm (personalizable)

- Diámetro interior aplicable: generalmente φ450-550 mm

- Velocidad del desbobinador: coincide con la velocidad de formación de toda la línea (generalmente 10~15 metros/minuto)

Dispositivo de alimentación y nivelación

El dispositivo de alimentación y nivelación de la máquina para fabricar correas C es una sección frontal importante de toda la línea de producción. Se ubica entre el desbobinador y la prensa de rodillos principal. Es el principal responsable de alimentar con precisión, suavidad y precisión la banda de acero desbobinada a la máquina formadora, proporcionando una base de materia prima de alta calidad para el posterior proceso de doblado en frío.

Espesor del material: 1,5 – 3,0 mm

Ancho del material: 80 – 300 mm

Número de rodillos niveladores: 7 rodillos, 9 rodillos, 11 rodillos

Modo de accionamiento: eléctrico, servomotor

Requisito de precisión: ±0,5 mm (para perforación)

Estación hidráulica de punzonado y corte

La estación hidráulica de punzonado y corte de la máquina para fabricar correas en C es el módulo de punzonado y corte de toda la línea de producción. Se utiliza principalmente para perforar orificios para pernos, orificios de montaje y otros orificios estructurales antes o después del conformado del acero en C, y para cortar las correas en C de forma continua en piezas individuales según la longitud especificada.

Componentes principales:

1. La estación hidráulica proporciona una fuente de energía hidráulica de alta presión para impulsar el cilindro de perforación y el cilindro de corte.

2. La matriz de punzonado se puede personalizar según el tipo de agujero e instalarse en el marco de punzonado. Puede perforar uno o varios agujeros simultáneamente.

3. La matriz de corte es generalmente una cizalla volante o una cizalla de longitud fija para garantizar que la superficie de corte sea vertical y plana sin rebabas.

4. El sistema de posicionamiento servo/codificador garantiza la precisión de la posición de punzonado y corte, realiza el control de enlace PLC y puede organizar automáticamente los orificios según los dibujos.

Máquina formadora de rollos

La unidad principal de perfilado de la máquina para fabricar correas en forma de C es el núcleo de toda la línea de producción. Se encarga del doblado en frío continuo de la tira de acero aplanada y perforada mediante múltiples rodillos para formar finalmente la sección de correa en forma de C requerida.

Pasos de formación: 12 – 20 (dependiendo del tamaño de la sección)

Espesor del material aplicable: 1,5 – 3,0 mm

Velocidad de formación: 10 – 15 m/min (el extremo superior puede alcanzar más de 20 m/min)

Precisión de formación: dentro de ±0,5 mm

Rango de tamaño ajustable: C80 – C300 (ancho de banda/altura del borde ajustable)

Modo de conducción: caja de cambios, cadena, accionamiento directo del motor
