Máquina formadora de rollos de soporte para PV
La línea de producción de soportes de montaje fotovoltaico KINGREAL puede producir productos de la serie de soportes antivibración, incluidos 41 × 21, 41 × 41, 41 × 52, 41 × 62 y otras especificaciones.
- KINGREAL
- Porcelana
- 60 días
- 9999
- información
- descargar
Descripción de la máquina formadora de soportes para paneles fotovoltaicos
La línea de producción de soportes para sistemas fotovoltaicos KINGREAL produce soportes antivibratorios en tamaños de 41 × 21, 41 × 41, 41 × 52, 41 × 62 y otros. El equipo de laminación en frío para soportes de montaje fotovoltaico que fabricamos ofrece las siguientes ventajas:
1. El control del equipo es control PLC y se configuran múltiples protecciones de seguridad durante la producción normal.
2. La línea de producción de soportes para PV es una línea de producción totalmente automatizada para desbobinador, alimentación guiada, nivelación, perfilado de alta precisión, corte de longitud fija y recepción de tiras de acero de tamaño fijo.
Proceso de trabajo
Proceso de perfilado de soportes fotovoltaicos Desenrollado, nivelado, pinzado, punzonado, conformado, longitud, corte y equipo de recepción
Rendimiento técnico
| espesor de la chapa | Línea de 2,0-3,0 mm |
| velocidad de trabajo | 15–20 m/min |
velocidad de formación del mainframe | 10 – 15 m/min |
| Área de producción | 30 m de largo × 3 m de ancho |
Capacidad total | 60 kilovatios |
Los principales parámetros técnicos
| Interior ordinario | Cremallera tensora de 300 mm, rodamiento de 5 dientes, diámetro interior de 460-520 mm |
| Ancho de alimentación | 110 mm |
| Número de rodillos | 15 pistas |
| Velocidad de rodadura | 8-15 m/min |
| Material del husillo | Acero 45#, tratamiento de modulación |
Material en rollo | Gcr15, templado a 55-58°, superficie ennegrecida |
Diámetro del rodillo | Φ80 mm |
| Poder del host | Reductor de turbina de 15 kW |
Energía de la estación de bombeo hidráulico | 5,5 kW |

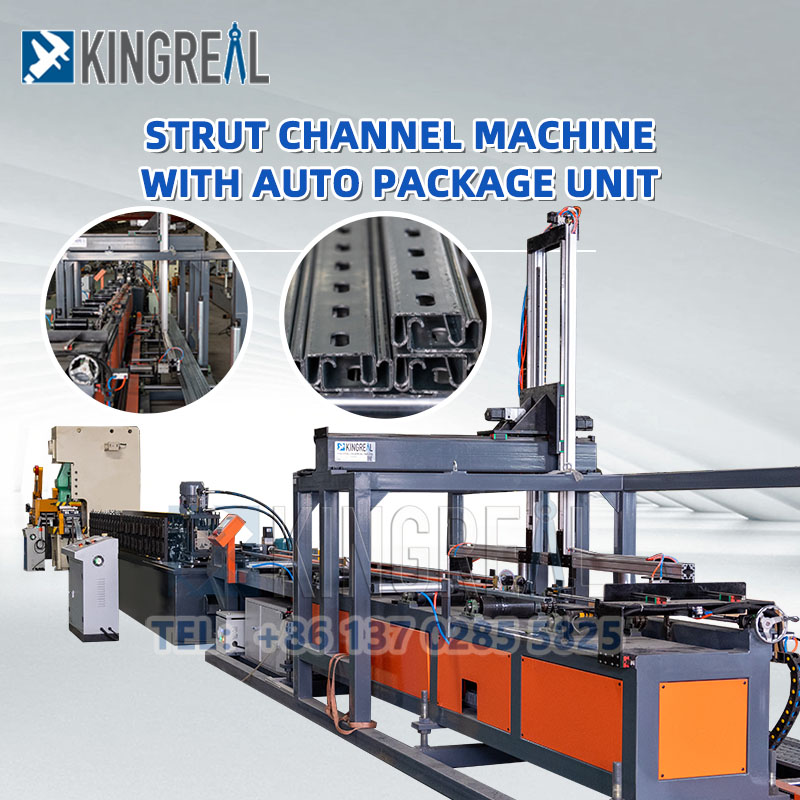

Nuevo diseño: máquina de soporte para PV con unidad de empaquetado automático
Para maximizar la eficiencia de producción de los clientes y satisfacer las necesidades de producción automatizada, los ingenieros de KINGREAL equiparon la máquina formadora de soportes de soporte fotovoltaico con una máquina de embalaje automática.
Tras la fabricación del soporte fotovoltaico, el producto terminado se transporta directamente a la unidad de envasado automático para su embalaje y apilado. Este proceso reduce el tiempo y la mano de obra necesarios en comparación con el envasado manual tradicional, lo que reduce significativamente los costes laborales. Al mismo tiempo, el funcionamiento eficiente de la envasadora automática garantiza la consistencia y la calidad del embalaje, mejorando aún más la competitividad del producto en el mercado.
Gracias a esta solución, los clientes no solo pueden ahorrar costos de tiempo, sino también mejorar de manera efectiva la eficiencia operativa general de la línea de producción y lograr estándares de producción más altos.
Exhibición del producto
La máquina de soporte de paneles solares KINGREAL puede producir productos terminados de varios tamaños, incluidos 41 x 21 mm, 41 x 41 mm, 41 x 62 mm, 41 x 82 mm, etc. Los soportes fotovoltaicos comunes están hechos de chapa galvanizada con un espesor de material que varía de 1,5 a 2,5 mm, que es resistente a la corrosión y duradera.
Aplicación del canal Unistrut del poste solar
Los soportes de soporte fotovoltaico que la máquina de soporte de paneles solares KINGREAL puede producir juegan un papel vital en la construcción de marcos de paneles solares y sistemas de montaje y se utilizan ampliamente en edificios residenciales y comerciales, plantas de energía solar, aplicaciones agrícolas, infraestructura de transporte y otros campos.
Diferentes tipos de producción de canales estructurales en una sola máquina
Durante más de 20 años, KINGREAL se ha centrado en el diseño, la producción, la instalación y el servicio posventa. KINGREAL puede personalizar soluciones de producción según los planos del cliente y los requisitos específicos de los parámetros, y cuenta con un amplio inventario de máquinas perfiladoras personalizadas que han tenido éxito.
Seguro de calidad
KINGREAL ha establecido un estricto control de calidad para garantizar que cada etapa de la producción cumpla con los estándares y requisitos. Esto incluye la adquisición de materias primas, el proceso de producción, el ensamblaje, las pruebas, etc., para garantizar que cada componente de la máquina cumpla con los estándares de calidad.
También ha pasado la certificación internacional CE.
